產品名稱：D41W手動通風蝶閥
產品標簽：蝶閥，手動通風蝶閥
更新時間：2019/5/27 14:48:28
上一個產品： D41X/D43H手動法蘭式蝶閥
下一個產品：D21/61/81衛生級蝶閥
在線客服：
在線訂購：在線訂購
產品詳情
公稱通徑 |
DN |
50～2000 |
||
公稱壓力 |
PN(MPa) |
0.05 |
0.25 |
0.6 |
試驗壓力 |
強度試驗 |
0.075 |
0.375 |
0.9 |
密封試驗 |
≤1.5%泄漏量 |
|||
適用介質 |
煤氣、含塵氣體、煙道氣等 |
|||
驅動形式 |
手動、蝸桿蝸輪傳動、氣傳動、電傳動 |
|||
D41W手動通風蝶閥主要零件材料
零件名稱 |
材料 |
閥體 |
鑄鐵、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
蝶板 |
鑄鐵、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
閥座密封圈 |
與閥體相同 |
閥桿 |
碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼 |
填料 |
氟塑料、柔性石墨 |
蝶閥密封材料選用和適用溫度
材料品種 |
碳素鋼 |
低溫碳鋼 |
合金鋼 |
奧氏體不銹鋼 |
鉻鉬釩鋼 |
|
代號 |
WCB |
LCB |
WC6或WC9 |
C5或以C12 |
鉻Cr-18型type304、316 |
12CrMoV |
耐最高溫度 |
425℃ |
345℃ |
595℃ |
650℃ |
600℃ |
560℃ |
耐最低溫度 |
-29℃ |
-46℃ |
-29℃ |
-29℃ |
-196℃ |
-40℃ |
適用工作溫度 |
425℃ |
345℃ |
595℃ |
650℃ |
600℃ |
560℃ |

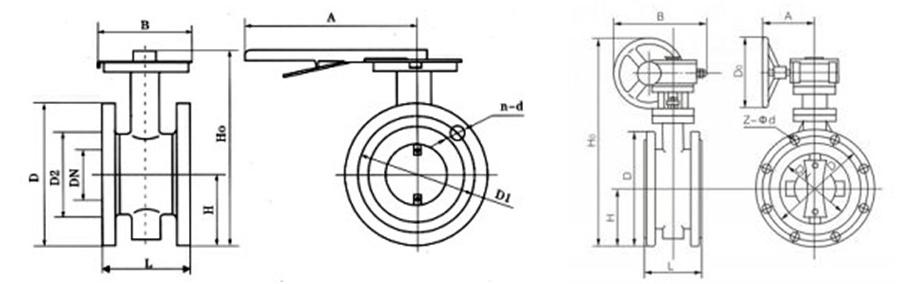

D41W手動通風蝶閥主要外形尺寸
公稱通徑DN |
結構長度 |
外型尺寸(參考值) |
連接尺寸(標準值) |
參考 |
|||||||||||
0.05MPa和0.25MPa |
0.6MPa |
||||||||||||||
毫米 |
英寸 |
L |
H |
H0 |
A |
B |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
|
50 |
2 |
108 |
80 |
270 |
260 |
110 |
140 |
110 |
88 |
4-14 |
140 |
110 |
88 |
4-14 |
9 |
65 |
21/2 |
112 |
89 |
295 |
260 |
110 |
160 |
130 |
108 |
4-14 |
160 |
130 |
108 |
4-14 |
12 |
80 |
3 |
114 |
95 |
306 |
260 |
110 |
190 |
150 |
124 |
4-18 |
190 |
150 |
124 |
4-18 |
15 |
100 |
4 |
127 |
115 |
350 |
260 |
110 |
210 |
170 |
144 |
4-18 |
210 |
170 |
144 |
4-18 |
17 |
125 |
5 |
140 |
127 |
370 |
320 |
110 |
240 |
200 |
174 |
8-18 |
240 |
200 |
174 |
8-18 |
23 |
150 |
6 |
140 |
139 |
400 |
320 |
110 |
265 |
225 |
199 |
8-18 |
265 |
225 |
199 |
8-18 |
25 |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
