當前的位置：閥門 > 產品中心 > 蝶閥
產品名稱：D971J電動全襯膠蝶閥
產品標簽：蝶閥,電動全襯膠蝶閥
更新時間：2019/5/30 10:48:48
上一個產品： D943H電動法蘭式彈性硬密封蝶閥
下一個產品：D971X/F不銹鋼電動蝶閥
在線客服：
在線訂購：在線訂購
產品詳情
|
公稱通徑 |
DN（mm） |
50～2000 |
||
|
公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用介質 |
空氣、水、污水、蒸氣、煤氣、油品等。 |
|||
|
驅動形式 |
手動、蝸桿蝸輪傳動、氣傳動、電傳動。 |
|||
D971J電動全襯膠蝶閥主要零件材質
|
零件名稱 |
材料 |
|
閥體 |
球墨鑄鋼、鑄鋼、合金鋼、不銹鋼 |
|
蝶板 |
灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
|
密封圈 |
各種橡膠、聚四氟 |
|
閥桿 |
2Cr13、不銹鋼 |
|
填料 |
O型圈、柔性石墨O |

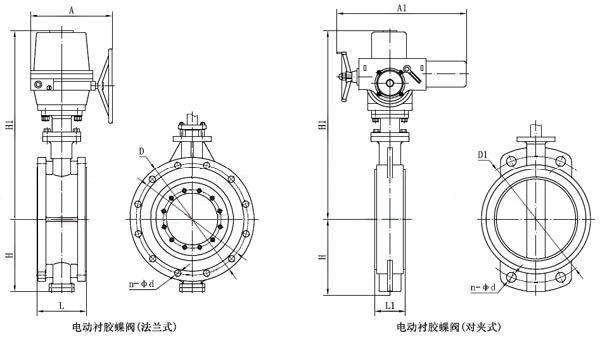

D971J電動全襯膠蝶閥主要外形尺寸
電動對夾式蝶閥外形尺寸
|
公稱通徑DN |
L |
H1 |
H |
D1 |
Z-φd |
D |
|
50 |
43 |
452 |
80/112 |
120/125 |
4-18 |
165 |
|
65 |
46 |
475 |
88/115 |
136/145 |
4-18 |
185 |
|
80 |
46/49 |
516 |
96/120 |
160/ |
8-18 |
200 |
|
100 |
52/56 |
551 |
115/140 |
185 |
8-18 |
220 |
|
125 |
56/64 |
566 |
128/170 |
210 |
8-18 |
220 |
|
150 |
56/70 |
606 |
140/180 |
240 |
8-22 |
285 |
|
200 |
60/76 |
731 |
175/210 |
295 |
8-22 |
340 |
|
250 |
68/76 |
778 |
202/240 |
355 |
12-22 |
395/405 |
|
300 |
78/83 |
830 |
242/290 |
410 |
12-22 |
445/460 |
|
350 |
78/92 |
996 |
266/320 |
470 |
16-22 |
505-520 |
|
400 |
102 |
1058 |
298/350 |
515/525 |
16-26 |
565/580 |
電動法蘭式蝶閥外形尺寸
|
公稱通徑DN |
L |
H1 |
H |
D1 |
Z-φd |
D |
|
50 |
108 |
539 |
82/112 |
125 |
4-18 |
165 |
|
65 |
112 |
554 |
95/115 |
145 |
4-18 |
185 |
|
80 |
114 |
569 |
100/120 |
160 |
8-18 |
200 |
|
100 |
114 |
569 |
100/138 |
180 |
8-18 |
220 |
|
125 |
140 |
649 |
125/164 |
210 |
8-18 |
250 |
|
150 |
140 |
725 |
145/175 |
240 |
8-22 |
285 |
|
200 |
152 |
835 |
170/208 |
295 |
8-22/2-22 |
340 |
|
250 |
165 |
890 |
195/243 |
350 |
12-22/12-26 |
395/405 |
|
300 |
178 |
995 |
225/283 |
400 |
12-22/12-26 |
445/460 |
|
350 |
190 |
1155 |
255/310 |
460 |
16-22/16-26 |
505/520 |
|
400 |
216 |
1225 |
285/340 |
515 |
16-26/16-30 |
565/580 |
 |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
