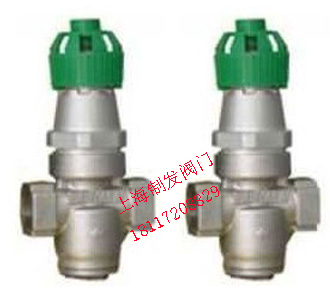

產品名稱：Y14H-16P波紋管式減壓閥
產品標簽：減壓閥,波紋管式減壓閥
更新時間：2019/5/8 9:57:32
上一個產品： YZ11支管式減壓閥
下一個產品：Y13H-16C蒸汽減壓閥
在線客服：
在線訂購：在線訂購
產品詳情
Y14H-16P波紋管式減壓閥產品概述：
1、體積小，重量輕。
2、壓力檢測裝置使用波紋管，耐久性好。
3、通過旋轉塑料手輪即可調節壓力，無需工具。
4、內裝過濾網，可保護閥性能不受灰塵雜質影響。
5、采用內螺紋連接，安裝方便。
6、閥體、閥座均采用不銹鋼材料，使用壽命長。
主要零件材料
|
零件名稱 |
零件材料 |
|
閥體底蓋 |
1Cr18Ni9Ti |
|
閥蓋 |
鑄造鋁合金 |
|
閥桿 |
2Cr13 |
|
閥座 |
2Cr13 |
|
鋼球 |
2Cr13 |
|
波紋管 |
1Cr18Ni9Ti |
|
手輪 |
耐熱塑料 |
|
主閥彈簧 |
50CrVA |
|
調節彈簧 |
60Si2Mn |
主要技術參數和性能指標
|
公稱壓力（MPa） |
1.6 |
|
殼體試驗壓力（MPa）* |
2.4 |
|
密封試驗壓力（MPa） |
1.6 |
|
最高進口壓力（MPa） |
1.6 |
|
出口壓力范圍（MPa） |
0.05-1.0 |
|
壓力特性偏差（MPa）△P2P |
GB12244-1989 |
|
流量特性偏差（MPa）△P2P |
GB12244-1989 |
|
最小壓差（MPa） |
0.15 |
|
滲漏量 |
GB12244-1989 |
|
適用介質 |
蒸汽、空氣、液體 |
|
工作溫度 |
≤220℃ |
*：殼體試驗不包括波紋管，殼體耐壓試驗時，必須取下波紋管組件后進行。
外形尺寸單位mm
|
公稱通徑 |
L |
H |
H1 |
G |
|
DN15 |
85 |
140 |
52 |
1/2″ |
|
DN20 |
95 |
143 |
55 |
3/4″ |
|
DN25 |
105 |
146 |
58 |
1″
|
