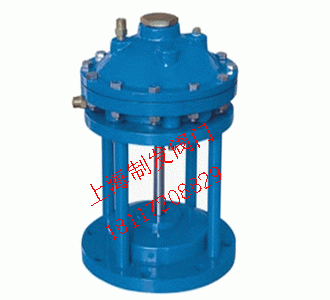

產品名稱：JM742X-16C隔膜式池底排泥閥
產品標簽：排泥閥，隔膜式池底排泥閥
更新時間：2019/5/6 18:13:50
上一個產品： J644X-16C氣動角式快開排泥閥
下一個產品：JM742X-16C隔膜式池底卸泥閥
在線客服：
在線訂購：在線訂購
產品詳情
隔膜式池底排泥閥產品概述：
隔膜式池底排泥閥用于自來水公司或污水廠的各類水池的底部，通過換向閥的控制排除池底的泥沙及污物。是一種由液壓源或氣動源作執行機構的角型截斷類閥門。通常成排安裝在沉淀池底部外側壁用以掃除池底沉淀的泥沙和污物。隔膜式池底排泥閥分為活塞式和膜片式兩種，各有各的特點，活塞式的特點是使用壽命長、膜片式的特點是無運動磨損。隔膜式池底排泥閥工作原理及其性能：
隔膜式池底排泥閥由閥體，上下隔膜腔、膜片、閥桿、二位四通換向閥以及閥瓣等零件組成。上下隔膜腔作為液體工具，液體作為動力，膜片、閥桿作為開關。開啟只需一分鐘打開閥板。此閥必須利用手動換方閥或電磁閥可遠距離控制排泥閥開關。當二位四通換向閥處于一態位，主閥中腔進水，上腔通往大氣，膜片在水的壓力下帶動閥瓣上升，主閥開啟，池底的泥沙等污物開始排放。當二位四通換向閥處于二態位，主閥中腔水排向水池，上腔進水，關閉主閥，停止泥沙的排放。此閥安裝在各類沉淀池的底部壁外，用以排除池底的泥沙污物。反應迅速，關閉準確 ，密封性強、開關性能好，檢修方便，使用壽命可達五年以上。
隔膜式池底排泥閥技術參數：
1、工作壓力：0.6-1.6Mpa
2、使用介質：水
3、使用溫度：0℃-80℃
4、隔膜室工作壓力：0.1-1.0Mpa
5、隔膜室工作液：氣、清水，防銹液體
注：如有特殊要求（訂貨時注明）
隔膜式池底排泥閥零件材料：
閥體/閥蓋：鑄鐵、碳鋼、不銹鋼
膜片壓板/閥盤：球鐵、青銅
閥桿：不銹鋼
膜片：尼龍強化橡膠
閥瓣：碳鋼、不銹鋼+丁腈橡膠
隔膜式池底排泥閥外形結構圖：
隔膜式池底排泥閥連接尺寸：
法蘭連接尺寸 按JB78 |
DN |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
H |
260 |
375 |
250 |
525 |
585 |
600 |
680 |
隔膜式池底排泥閥安裝示意圖：
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
