產品名稱：H71X對夾式消聲止回閥
產品標簽：止回閥，對夾式消聲止回閥
更新時間：2019/5/25 15:58:09
上一個產品： H71W/H不銹鋼對夾式止回閥
下一個產品：DHH44X/H微阻緩閉消聲止回閥
在線客服：
在線訂購：在線訂購
產品詳情
H71X對夾式消聲止回閥產品概述：
對夾式消聲止回閥主要用在水泵出口；防止介質倒流。高層建筑給排水、消防、空調、等泵房系統。該產品具有能消除噪聲的特大優點。結構長度短、重量輕、密封性能好。但阻力大于全流量的節能消聲止回閥。
H71X對夾式消聲止回閥主要零件材料
零件名稱 |
材料名稱 |
閥體 |
灰鑄鐵 |
閥瓣、壓板 |
鑄銅 |
橡膠密封圈 |
丁腈橡膠 |
彈簧 |
1Cr18Ni9Ti |
閥蓋環 |
球墨鑄鐵 |
H71X 對夾式消聲止回閥壓力試驗
公稱壓力（MPa） |
1.6 |
2.5 |
4.0 |
6.4 |
強度試驗壓力（MPa） |
2.4 |
3.75 |
6.0 |
9.6 |
密封試驗壓力（MPa） |
1.76 |
2.75 |
4.4 |
7.4 |
承載壓力水頭 |
zui大450 |
|||
流量控制范圍（m3/h） |
100～6000 |
|||
適用介質 |
清水、處理后的回用水 |
|||
H71X 對夾式消聲止回閥主要技術參數
公稱通徑DN（mm） |
40 50 65 80 100 125 150 200 250 |
公稱壓力PN（MPa） |
1.6 |
強度試驗壓力（MPa） |
2.4MPa |
密封試驗壓力（MPa） |
1.76MPa |
工作壓力 |
在允許溫度范圍內≤公稱壓力 |
適應介質 |
水 |
適用溫度 |
0≤100℃ |
環境溫度 |
-30～350℃ |

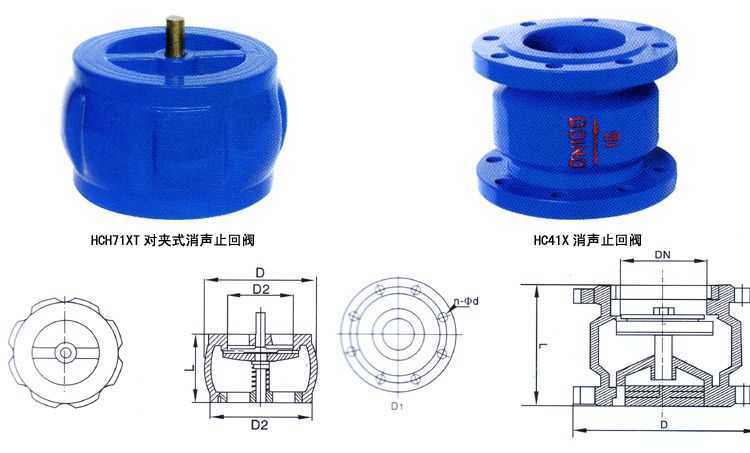

H71X對夾式消聲止回閥主要連接尺寸
|
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L(mm) |
71 |
71 |
88 |
89 |
107 |
131 |
136 |
180/280 |
220 |
250 |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
