產品名稱：ZCG高溫電磁閥
產品標簽：電磁閥，高溫電磁閥
更新時間：2019/5/10 21:04:41
上一個產品： ZQDF法蘭蒸汽不銹鋼電磁閥
下一個產品：ZCZP中溫活塞式電磁閥
在線客服：
在線訂購：在線訂購
產品詳情
ZCG高溫電磁閥產品用途：
ZCG高溫電磁閥是先導直動型的電磁閥，其通用介質范圍較廣，可分別使用于水、輕油、重油、非腐蝕性氣體及蒸汽等流體，如電站抽氣管道疏水系統和蒸發器的排氣系統中，主要是對管道中的介質進行雙位自動調節和遠程控制。
高溫電磁閥產品的性能及優點：
☆耐高溫：采用金屬硬密封，提高了使用溫度。
☆耐磨：選材合理，閥杯和導向套間巧秒地利用流體的潤滑作用，減少磨損。
☆采用杠桿原理保證線圈和閥體徹底隔離。
高溫電磁閥工作原理:
ZCG高溫電磁閥的電磁鐵通電時，連桿被提升，帶動轉軸轉動，副閥打開。由于副閥被開啟，主閥閥杯上部的壓力流體被排出，因此主閥閥杯下部的壓力比上部高，這樣下部的壓力將主閥閥杯向上推開。主閥被打開后，上下壓力相等，閥杯在電磁力、上下壓力作用下，置于平衡狀態，閥門開通。斷電時在銜鐵自重及返回彈簧作用下，關下副閥，副閥關閉后，隨之主閥閥杯上部的壓力升高而將主閥閥杯壓下，達到斷流密封作用，閥門關閉。
高溫電磁閥主要技術參數:
工作介質
|
蒸汽及其他無腐蝕性氣體
|
||||||||||
介質溫度℃
|
≤200
|
||||||||||
公稱壓力(Mpa)
|
1.6
|
||||||||||
工作壓差（Mpa）
|
0.05~1.6
|
0.1~1.6
|
|||||||||
電源電壓
|
AC220V其余規格可作特殊訂貨
|
||||||||||
使用壽命
|
按JB/T7352-94規定
|
||||||||||
額定流量系數（KV）
|
|||||||||||
泄露量（ml/min）
|
按JB/T7352-94·F規定
|
||||||||||
公稱通徑（mm）
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
功耗
|
50VA
|
||||||||||

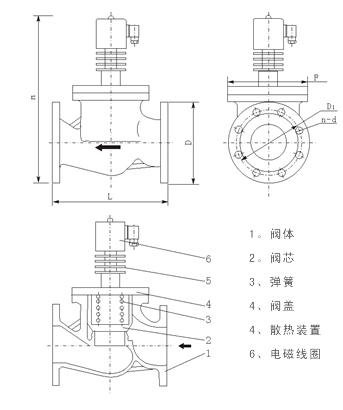

高溫電磁閥結構示意圖
高溫電磁閥相關尺寸
公稱通徑
DN |
內螺紋連接
|
法蘭連接
|
|||||||||
外形尺寸
|
內螺紋
|
外形尺寸
|
|||||||||
H
|
L
|
G
|
H
|
L
|
D
|
D1
|
D2
|
b
|
f
|
n-d
|
|
15
|
148
|
92
|
1/2
|
176
|
130
|
95
|
65
|
46
|
14
|
2
|
4-φ14
|
20
|
148
|
92
|
3/4
|
181
|
150
|
105
|
75
|
56
|
16
|
2
|
4-φ14
|
25
|
148, ,
|
110
|
1
|
210
|
160
|
115
|
85
|
65
|
16
|
3
|
4-φ14
|
32
|
182
|
120
|
221
|
180
|
140
|
100
|
76
|
18
|
3
|
4-φ18
|
|
40
|
182
|
140
|
230
|
200
|
150
|
110
|
84
|
18
|
3
|
4-φ18
|
|
50
|
192
|
162
|
2
|
252
|
230
|
165
|
125
|
99
|
20
|
3
|
4-φ18
|
65
|
265
|
290
|
185
|
145
|
118
|
20
|
3
|
4-φ18
|
|||
80
|
276
|
310
|
200
|
160
|
132
|
20
|
3
|
4-φ18
|
|||
100
|
373
|
350
|
220
|
180
|
156
|
22
|
3
|
4-φ18
|
|||
125
|
416
|
400
|
250
|
210
|
184
|
22
|
3
|
4-φ18
|
|||
150
|
400
|
480
|
285
|
240
|
211
|
24
|
3
|
4-φ22
|
|||
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
