當前的位置：閥門 > 產品中心 > 電磁閥

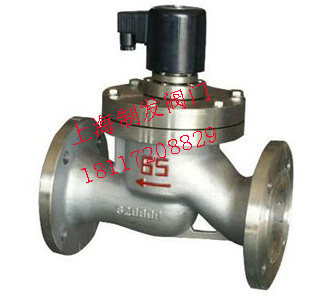

產品名稱：ZCZP通用電磁閥

產品標簽：電磁閥,通用電磁閥

更新時間：2019/5/10 16:16:35

上一個產品： ZCS水用電磁閥

下一個產品：DDC-JQ電磁真空帶充氣閥

在線客服：

在線訂購：在線訂購

產品詳情

ZCZP通用電磁閥產品概述：

ZCZP通用電磁閥適用于以蒸汽為加熱介質，進行溫度自動控制的執行機構。可對蒸汽加熱器、散熱器、干燥器等蒸汽設備及各類溫度自控儀、蒸汽定型機、蒸汽機、蒸汽回潮機等成套設備的鍋爐蒸汽管道進行二位式自動控制和遠程控制。廣泛應用于染化、紡織、印染、食品、醫藥、卷煙、水泥制品、石油化工、冶金等部門的自控系統

結構特點
1.耐熱：電磁部分、密封件部分用特種耐高溫電工材料和密封材料，并應用了各種隔熱措施。
2.耐磨：選材合理，閥杯和導向套間巧妙地利用流體的滑潤作用，減少磨損。
3.耐冷凝：蒸汽管道的冷凝水是影響蒸汽電磁閥動作的重要因素，本閥則不受冷凝水影響。

結構原理
本閥是有副閥和主閥兩大部件構成的先導式二次開闊的電磁閥。是靠副閥的啟閉來控制主閥的通斷。根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，在段點常位時，副閥口封閉，主閥呈斷路，當電訊號進入導閥線圈時，活動鐵芯受電磁力作用吸上打開副閥口，主閥閥杯內壓力導速消失，介質壓力將主閥閥杯托上，開啟主閥，工作介質便可流通。但當電訊號消失時，活動鐵芯復位，封閉住副閥口，工作介質自平衡孔進入閥內，當壓力趨于平衡時，靠主閥彈簧，閥杯自重及介質壓力使閥杯下移，嚴密封住主閥口，閥有呈封閉狀態。常開電磁閥，在斷電常位時，有彈簧作用，副閥口打開，主閥流通。當電訊號進入副閥線圈時，活動鐵芯受電磁作應吸下，當壓力趨于平衡時，靠主閥彈簧、閥杯自重及介質壓力使閥杯下移，嚴密封住閥口，閥門呈關閉狀態。當主閥斷電時，電磁力消失，副閥找開，主閥杯內壓力迅速消失，介質壓力將主閥閥杯托上，開啟主閥口，介質流通，閥呈開啟狀態。

型號說明

主要技術參數

介質種類	蒸汽、常溫液體、氣體等、高溫液體、氣體
介質溫度(℃)	≤200
工稱壓力(Mpa)	1.6
電源電壓	AC220V·DC24V其余規格可作特殊訂貨
公稱通徑（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
流量系數 Kv值	2.8	5	8.5	12	18	28	45	70	110	180	250	600	870	1000	1320
工作壓力(Mpa)	0.04～1.6						0.1～1.6
功率 VA	40 30			50
閥體材質	鑄鋼和不銹鋼

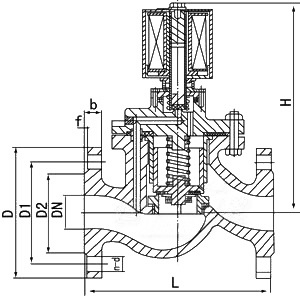

主要外形尺寸

公稱通徑 DN	內螺紋連接			法蘭連接
	內螺紋	外形尺寸		外形尺寸		法蘭尺寸
	G	H	L	H	L	D	D1	D2	n-d	b	f
15	1/2	148	92	176	130	95	65	46	4-Ø14	14	2
20	3/4	148	92	181	150	105	75	56	4-Ø14	16	2
25	1	148	110	210	160	115	85	65	4-Ø14	16	3
32	1 1/4	182	120	221	180	140	100	76	4-Ø18	18	3
40	1 1/2	182	140	230	200	150	110	84	4-Ø18	18	3
50	2″	192	162	252	230	165	125	99	4-Ø18	20	3
65	260	290	185	145	118	4-φ18	20	3
80	260	310	200	160	132	4-φ18	20	3
100	290	350	220	180	156	4-φ18	22	3
125	365	400	250	210	184	4-φ18	22	3
150	400	480	285	240	211	4-φ22	24	3
200	443	600	340	295	266	4-φ26	24	3
250	493	750	395	350	319	4-φ26	26	4
300	549	850	445	400	370	4-φ26	28	4
350	600	980	520	470	429	4-φ26	30	4

注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
