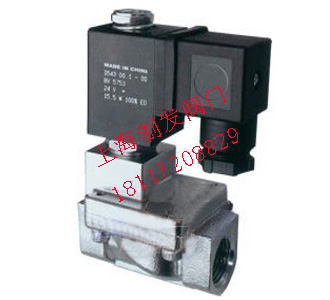

產品名稱：ZCS水用電磁閥
產品標簽：電磁閥,水用電磁閥
更新時間：2019/5/10 16:12:23
上一個產品： ZS直動式電磁閥
下一個產品：ZCZP通用電磁閥
在線客服：
在線訂購：在線訂購
產品詳情
ZCS水用電磁閥產品概述：
ZCS水用電磁閥適用于以水或液體、氣體為介質， 進入液位、濃度、流量、計量或排放循環等自動控制的二位式通斷切換二口二位式常閉或常開式。
結構特點
電磁先導膜片式操作結構
閥門流量比普通閥提高10%
采用特殊密封結構和特種密封材料無泄漏
壽命長是同類產品的5倍以上
工作平穩噪音低、無水錘沖擊、無顫抖聲
采用膜片式、對介質潔凈度要求較低
不銹鋼可動鐵芯經久耐用，反應快速；
配管方式可任意角度安裝,為增強壽命最好是水平管線圈朝上
防爆線圈符合T4,T5和測CE的標準（德國NASS線圈）
引用標準：GB3836•9 防爆標志 Exm I/IIT4(國產線圈)
結構特點
電磁先導膜片式操作結構
閥門流量比普通閥提高10%
采用特殊密封結構和特種密封材料無泄漏
壽命長是同類產品的5倍以上
工作平穩噪音低、無水錘沖擊、無顫抖聲
采用膜片式、對介質潔凈度要求較低
不銹鋼可動鐵芯經久耐用，反應快速；
配管方式可任意角度安裝,為增強壽命最好是水平管線圈朝上
防爆線圈符合T4,T5和測CE的標準（德國NASS線圈）
引用標準：GB3836•9 防爆標志 Exm I/IIT4(國產線圈)
結構原理
本閥通徑15～100為膜片式為二次開閥的先導式電磁閥，通徑125～300為三次開閥的先導式電磁閥，其結構主要由副閥和主閥組成。根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，常位時，活動鐵芯封住副閥口，閥腔內壓力平衡，副閥、主閥口封閉。當線圈通電，產生電磁力：將活動鐵芯吸上，副閥打開，主閥腔內的介質自導閥門外世，以致主閥閥杯上下產生壓力差，膜片或閥杯被迅速托起主閥口開啟，閥呈通路狀態。
當線圈斷電，磁場消失，活動鐵芯復位，封閉副閥口，繼而副閥和主閥閥杯內壓力上升，主閥閥杯壓向閥座，閥又呈關閉狀態。
常開電磁閥，當線圈通電時，產生磁力，銜鐵在磁力作用下下移，推動副閥閥杯下移，副閥關閉，隨著主閥閥杯上下壓差趨向相等，主閥閥杯由自重壓向密封面，閥門關閉。當線圈斷電后，磁力為零，銜鐵祁副閥閥杯由于彈簧作用上升，副閥打開，主閥閥杯內介質經副閥流走，壓力下降，當壓力降到一定值后，主閥閥杯由上下壓差作用向上升起，主閥打開，閥門開啟。
本閥通徑15～100為膜片式為二次開閥的先導式電磁閥，通徑125～300為三次開閥的先導式電磁閥，其結構主要由副閥和主閥組成。根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，常位時，活動鐵芯封住副閥口，閥腔內壓力平衡，副閥、主閥口封閉。當線圈通電，產生電磁力：將活動鐵芯吸上，副閥打開，主閥腔內的介質自導閥門外世，以致主閥閥杯上下產生壓力差，膜片或閥杯被迅速托起主閥口開啟，閥呈通路狀態。
當線圈斷電，磁場消失，活動鐵芯復位，封閉副閥口，繼而副閥和主閥閥杯內壓力上升，主閥閥杯壓向閥座，閥又呈關閉狀態。
常開電磁閥，當線圈通電時，產生磁力，銜鐵在磁力作用下下移，推動副閥閥杯下移，副閥關閉，隨著主閥閥杯上下壓差趨向相等，主閥閥杯由自重壓向密封面，閥門關閉。當線圈斷電后，磁力為零，銜鐵祁副閥閥杯由于彈簧作用上升，副閥打開，主閥閥杯內介質經副閥流走，壓力下降，當壓力降到一定值后，主閥閥杯由上下壓差作用向上升起，主閥打開，閥門開啟。
型號說明
主要技術參數
公稱通徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
工作介質
|
液體、水、≤ΟE、及其他非腐蝕性流體
|
|||||||||||||
功耗VA
|
17
|
30
|
||||||||||||
閥體材質
|
鑄鐵 銅 不銹鋼
|
鑄鐵
|
||||||||||||
流量系數 Kv值
|
2.8
|
5
|
8.5
|
12
|
18
|
28
|
45
|
70
|
110
|
180
|
250
|
600
|
870
|
1000
|
動作方式
|
常開 常閉
|
|||||||||||||
型式
|
先導式
|
|||||||||||||
介質溫度（℃）
|
-5～80
|
-50～60
|
||||||||||||
工作壓力（Mpa）
|
0.05～1.0
|
0.1～1.0
|
0.15～1.0
|
|||||||||||
額定電壓
|
AC220V·DC24V其余規格可作特殊訂貨
|
|||||||||||||
 |
主要外形尺寸
公稱通徑 DN
|
內螺紋連接
|
法蘭連接
|
|||||||||
內螺紋
|
外形尺寸
|
外形尺寸
|
法蘭尺寸
|
||||||||
G
|
H
|
L
|
H
|
L
|
D
|
D1
|
D2
|
n-d
|
b
|
f
|
|
15
|
1/2″
|
105
|
90
|
||||||||
20
|
3/4″
|
114
|
100
|
||||||||
25
|
1″
|
138
|
120
|
130
|
160
|
115
|
85
|
65
|
4-φ14
|
16
|
3
|
32
|
11/4″
|
151
|
137
|
137
|
180
|
140
|
100
|
76
|
4-φ18
|
18
|
3
|
40
|
11/2″
|
155
|
145
|
152
|
200
|
150
|
110
|
84
|
4-φ18
|
18
|
3
|
50
|
2″
|
187
|
188
|
152
|
230
|
165
|
125
|
99
|
4-φ18
|
20
|
3
|
65
|
222
|
290
|
185
|
145
|
118
|
4-φ18
|
20
|
3
|
|||
80
|
239
|
310
|
200
|
160
|
132
|
8-φ18
|
20
|
3
|
|||
100
|
255
|
350
|
220
|
180
|
156
|
8-φ18
|
22
|
3
|
|||
125
|
416
|
360
|
250
|
210
|
184
|
8-φ18
|
22
|
3
|
|||
150
|
440
|
400
|
285
|
240
|
211
|
8-φ22
|
24
|
3
|
|||
200
|
443
|
600
|
340
|
295
|
266
|
8-φ22
|
24
|
3
|
|||
250
|
493
|
750
|
395
|
350
|
319
|
12-φ22
|
26
|
3
|
|||
300
|
549
|
850
|
445
|
400
|
370
|
12-φ22
|
26
|
4
|
|||
