產品名稱：WZ41H波紋管閘閥
產品標簽：閘閥,波紋管閘閥
更新時間：2019/5/14 12:31:20
上一個產品： Z41H鍛鋼閘閥
下一個產品：DSZ64H焊接水封閘閥
在線客服：
在線訂購：在線訂購
產品詳情
WZ41H波紋管閘閥產品概述：
WZ41H波紋管閘閥的閥桿采用波紋管及填料雙重密封結構，確保閥桿處的無泄漏密封，特別適用于易燃、易爆、有毒及貴重介質的管路。波紋管密封結構設計合理，耐疲勞，使用壽命長。
波紋管閘閥適用于公稱壓力PN1.6～16MPa,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。產品特點
1、波紋管密封閘閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。
2、閥瓣采用錐形設計，密封面與介質成流線形，密封性能更好，使用壽命更長。
3、雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準。
4、閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油。
波紋管閘閥技術參數
公稱壓力（MPa）
|
殼體試驗壓力（MPa）
|
密封試驗壓力(MPa)
|
適用溫度(℃)
|
使用介質
|
1.6
|
2.4
|
1.76
|
≤350℃
|
水、蒸汽、油品等
|
2.5
|
3.75
|
2.75
|
||
4.0
|
6.0
|
4.4
|
||
6.4
|
9.6
|
7.04
|

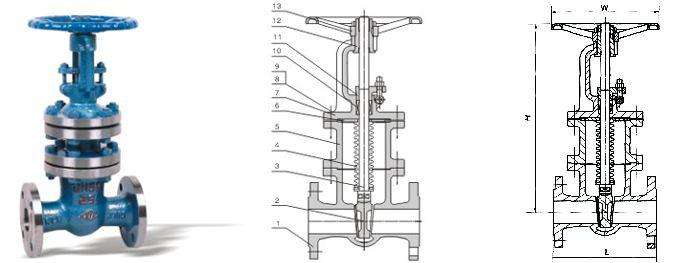

波紋管閘閥主要零件材料
序號
|
名稱
|
材質
|
1
|
閥體
|
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
|
2
|
閥板
|
25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
|
3
|
閥桿
|
25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
|
4
|
波紋管組件
|
1Cr18Ni9Ti、304、316、304L、316L
|
5
|
支架
|
WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M、
|
6
|
墊片
|
柔性石墨+不銹鋼Flexible graphite+stainless steel、PTFE
|
7
|
閥蓋
|
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
|
8
|
六角螺母
|
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
|
9
|
雙頭螺栓
|
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
|
10
|
填料
|
柔性石墨
|
11
|
填料壓蓋
|
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
|
12
|
閥桿螺母
|
銅合金
|
13
|
手輪
|
WCB QT400-18
|
波紋管閘閥主要外形尺寸
型號
|
WZ41H-16
|
||||||||||||||
壓力等級
|
PN16
|
||||||||||||||
口徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
L
|
108
|
117
|
127
|
140
|
165
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
H
|
200
|
210
|
250
|
260
|
290
|
370
|
398
|
440
|
490
|
530
|
580
|
670
|
760
|
850
|
950
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
重量
|
8
|
9
|
10
|
15
|
22
|
30
|
43
|
57
|
73
|
105
|
150
|
190
|
270
|
380
|
480
|
型號
|
WZ41H-25
|
||||||||||||||
壓力等級
|
PN25
|
||||||||||||||
口徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
L
|
140
|
152
|
165
|
178
|
190
|
216
|
241
|
283
|
305
|
381
|
403
|
419
|
457
|
502
|
762
|
H
|
200
|
210
|
250
|
260
|
290
|
370
|
398
|
440
|
490
|
530
|
580
|
670
|
760
|
850
|
980
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
重量
|
9
|
10
|
12
|
17
|
23
|
34
|
50
|
65
|
82
|
115
|
165
|
210
|
300
|
420
|
540
|
型號
|
WZ41H-40
|
||||||||||||||
壓力等級
|
PN40
|
||||||||||||||
口徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
L
|
165
|
190
|
216
|
229
|
241
|
292
|
330
|
356
|
432
|
508
|
559
|
660
|
787
|
838
|
889
|
H
|
200
|
210
|
250
|
260
|
290
|
370
|
398
|
440
|
490
|
530
|
580
|
670
|
760
|
850
|
980
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
重量
|
9
|
10
|
12
|
18
|
25
|
38
|
53
|
70
|
88
|
125
|
175
|
225
|
310
|
440
|
560
|
 |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
