產品名稱：Z41Y鉻鉬鋼閘閥
產品標簽：閘閥,鉻鉬鋼閘閥
更新時間：2019/5/14 18:13:10
上一個產品： Z40W鈦合金楔式閘閥
下一個產品：沒有資料
在線客服：
在線訂購：在線訂購
產品詳情
Z41Y鉻鉬鋼閘閥產品概述：
Z41Y鉻鉬鋼閘閥最高溫度可達550攝氏度左右。為閥體鉻鉬鋼材質的楔式法蘭閘閥：可手動或配電動裝置、法蘭連接、明桿楔式剛性單閘板。閥座密封面材料為硬質合金，本廠生產能力范圍：壓力1.6MPa~16.0MPa(PN16I~PN160I)；口徑：DN15~DN600。
Z41Y鉻鉬鋼閘閥主要性能參數
型號 |
公稱壓力 |
適用溫度/℃ |
適用介質 |
Z41Y-16I |
1.6MPa |
≤550 |
水、蒸汽、油品、非腐蝕性介質 |
Z41Y-25I |
2.5MPa |
||
Z41Y-40I |
4.0MPa |
||
Z41Y-64I |
6.4MPa |
||
Z41Y-100I |
10.0MPa |
||
Z41Y-160I |
16.0MPa |
產品各部件材料表：
Z41Y鉻鉬鋼閘閥零部件材料比對：
型號材料 |
閥體、閥蓋、閘板 |
閥桿 |
密封面 |
填料 |
Z41Y |
碳素鋼 |
鉻不銹鋼 |
堆焊硬質合金 |
石棉石墨或柔性石墨 |
Z41H |
鉻鎳鉬鈦鋼 |
鉻鎳鉬鈦鋼 |
鉻不銹鋼 |

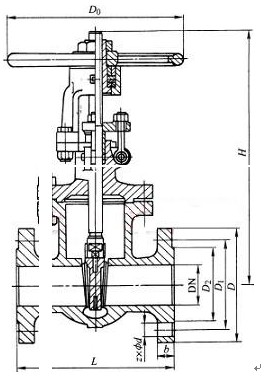

Z41Y鉻鉬鋼閘閥外形及結構尺寸：
 |
DN 口徑 |
DN/in |
L |
D |
D1 |
D2 |
b |
z×Φd |
H≈ |
D0≈ |
重量/kg |
50 |
2 |
178 |
152 |
120.5 |
120.5 |
16 |
4×Φ19 |
323 |
200 |
23 |
65 |
21/2 |
190 |
178 |
139.5 |
139.5 |
18 |
4×Φ19 |
347 |
250 |
32 |
80 |
3 |
203 |
190 |
152.5 |
152.5 |
19 |
4×Φ19 |
383 |
250 |
40 |
100 |
4 |
229 |
229 |
190.5 |
190.5 |
24 |
8×Φ19 |
457 |
300 |
63 |
125 |
5 |
254 |
254 |
216 |
216 |
24 |
8×Φ22 |
632 |
300 |
66 |
150 |
6 |
267 |
279 |
241.5 |
241.5 |
26 |
8×Φ22 |
635 |
350 |
108 |
200 |
8 |
292 |
343 |
298.5 |
298.5 |
29 |
8×Φ22 |
762 |
350 |
181 |
250 |
10 |
330 |
406 |
362 |
362 |
31 |
12×Φ25 |
895 |
400 |
263 |
300 |
12 |
356 |
483 |
432 |
432 |
32 |
12×Φ25 |
1080 |
500 |
346 |
350 |
14 |
381 |
533 |
476 |
476 |
35 |
12×Φ29 |
1295 |
600 |
488 |
400 |
16 |
406 |
579 |
540 |
540 |
37 |
16×Φ29 |
1435 |
600 |
621 |
450 |
18 |
432 |
635 |
578 |
578 |
40 |
16×Φ32 |
1626 |
650 |
814 |
500 |
20 |
457 |
698 |
635 |
635 |
43 |
20×Φ32 |
1829 |
650 |
992 |
600 |
24 |
508 |
813 |
749.5 |
749.5 |
48 |
20×Φ35 |
2175 |
700 |
1492 |
750 |
30 |
610 |
984 |
914.5 |
914 |
75 |
28×Φ35 |
2692 |
700 |
2272 |
