產品名稱：J61Y鍛鋼截止閥
產品標簽：截止閥,鍛鋼截止閥
更新時間：2019/5/17 9:41:26
上一個產品： J41Y鉻鉬鋼截止閥
下一個產品：J541Y傘齒輪截止閥
在線客服：
在線訂購：在線訂購
產品詳情
J61Y鍛鋼截止閥產品概述:
J61Y 鍛鋼截止閥有三種蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封�？蛻粲刑厥庖髸r也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用全焊透連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。
J61Y鍛鋼截止閥設計結構和特征
截止閥的設計與制造符合API602，BS5352和ASME B16.34。
檢驗與測試按API 598，標記按MSS-SP-25。
J61Y鍛鋼截止閥采用結構
全徑或縮徑
明桿支架式（OS&Y）
自定心壓板壓套式
螺栓連接、纏繞墊片密封式閥蓋,螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
整體式上密封座
承插端符合ASME B16.11
螺紋連接端（NPT）符合ANSI/ASME B1.20.1
閥瓣可變換為節流型、針型、球型和止回型。

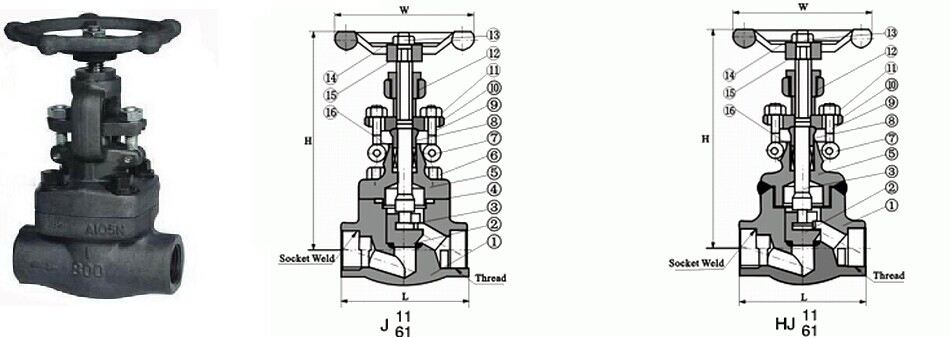

J61Y鍛鋼截止閥標準材質明細表
| 序號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | |
| Type A105N | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | 閥體 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 閥瓣 | A276 420 | A276 F22 | A276 304(L) | A276 F316(L) |
| 3 | 閥桿 | A182 F6a | A182 | A182 F304(L) | A182 F316(L) |
| 4 | 墊片 | 316夾柔性石墨 | 316夾PTFE | ||
| 5 | 閥蓋 | A105N | A182 F22 | A182/F304(L) | A182/F316(L) |
| 6 | 閥蓋 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 7 | 圓柱銷 | A276 420 | A276 304 | ||
| 8 | 填料壓套 | A276 410 | A182 F304(L) | A182 F316(L) | |
| 9 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 10 | 填料壓板 | A105 | F182 F304 | ||
| 11 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 12 | 閥桿螺母 | A276 410 | |||
| 13 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 14 | 銘牌 | SS | |||
| 15 | 手輪 | A197 | |||
| 16 | 填料 | 柔性石墨 | PTFE | ||
| 適用介質 | 水、蒸汽、油品等 | 水、蒸氣、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | -29°C～425°C | -29°C～550°C | -29°C～200°C | ||
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
J61Y鍛鋼截止閥連接尺寸（mm)和重量（Kg）
| NPS | 縮徑 | 3 /8 | 1 /2 | 3 /4 | 1 | 1 1 /4 | 1 1 /2 | 2 | / |
| 全徑 | / | 3 /8 | 1 /2 | 3 /4 | 1 | 1 1 /4 | 1 1 /2 | 2 | |
| L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 200 | |
| H（開） | 166 | 166 | 171 | 207 | 240 | 258 | 330 | 355 | |
| W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
| 重量 | 螺栓式 |
1.9 | 1.9 | 2.1 | 3.5 | 6.0 | 7.5 | 11.4 | 14.6 |
| 焊接式 | 1.7 | 1.7 | 1.9 | 3.3 | 5.2 | 6.8 | 10.6 | 13.8 | |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
