J15Y內螺紋Y型鍛鋼截止閥產品概述：
J15Y/J65Y內螺紋Y型鍛鋼截止閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種形式設計的閥門,其閥體與閥蓋用螺紋連接,全焊密封。客戶有特殊要求時也可采用全焊二連接。第三種為壓力自緊式閥蓋，按這種形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。
J15Y/J65Y內螺紋Y型鍛鋼截止閥設計結構和特征
1、符合ANSIB16.34。檢驗與測試按API598，標記按MSS-SP-25
2、采用以下結構
3、全徑或縮徑
4、升降式和球式止回閥
5、按需內置彈簧
6、可拆卸實心閥瓣
7、自定心壓板壓套式
8、整體式上密封座
9、明桿支架型（OS&Y）
10、螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
11、承插端符合ASMEB16.11
12、螺紋連接端（NPT)符合ANSI/ASMEB1.20.1
13、閥瓣可變換為針型、節流型、球型、止回型

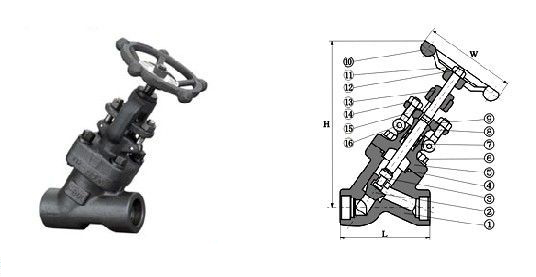

J15Y/J65Y內螺紋Y型鍛鋼截止閥主要零部件
| 序號 | 零件名稱 | CStoASTM | AStoASTM | SStoASTM | |
| TypeA105 | TypeA182F22 | TypeA182F304(L) | TypeA182F316(L) | ||
| 1 | 閥體 | A105N | A182F22 | A182F304(L) | A182F316(L) |
| 2 | 閥瓣 | A105N | A276304 | A276304(L) | A276316(L) |
| 3 | 閥桿 | A182F6a | A182F304(L) | A182F316(L) | |
| 4 | 密封座 | A105N | A182F304 | A182F304(L) | A182F316(L) |
| 5 | 密封環 | F182F304L | A182F304(L) | A182F316(L) | |
| 6 | 閥蓋 | A105N | A182F22 | A182F304(L) | A182F316(L) |
| 7 | 墊圈 | A105N | A182F22 | A182F304(L) | A182F316(L) |
| 8 | 閥桿螺母 | A276F420 | |||
| 9 | 軸承壓蓋 | A1942H | A1944 | A1948 | A1948M |
| 10 | 鎖緊螺母 | A1942H | A1944 | A1948 | A1948M |
| 11 | 手輪 | A197 | |||
| 12 | 對夾塊 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 13 | 螺栓 | A193B7 | A193B16 | A193B8 | A1983B8M |
| 14 | 螺母 | A1942H | A1944 | A1948 | A1948M |
| 15 | 填料壓板 | A216WCB | A351CF8 | ||
| 16 | 活節螺栓 | A193B7 | A193B16 | A193B8 | A1983B8M |
| 17 | 螺母 | A1942H | A1944 | A1948 | A1948M |
| 18 | 圓柱銷 | A276420 | A182F304 | ||
| 19 | 填料壓套 | A276410 | A182F304 | ||
| 20 | 吊耳 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 21 | 提升螺母 | A1942H | A1944 | A1948 | A1948M |
| 22 | 填料 | 不銹鋼絲+柔性石墨 | |||
| 適用介質 | 水、蒸汽、油品等 | 水、蒸氣、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | -29°C～425°C | -29°C～550°C | -29°C～200°C | ||
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。CS=碳鋼；AS=合金鋼；SS=不銹鋼；
內螺紋Y型鍛鋼截止閥--尺寸參數表
| NPS | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | |
| L | 900-150Lb | 140 | 140 | 140 | 178 | 178 | 216 |
| 2500Lb | 186 | 186 | 186 | 232 | 232 | 279 | |
| H(開) | 333 | 333 | 332 | 408 | 406 | 524 | |
| W | 125 | 125 | 160 | 160 | 180 | 200 | |
| 重量 | 900Lb-1500Lb | 11.2 | 10.5 | 10.1 | 21.0 | 19.6 | 40.4 |
| 2500Lb | 12.3 | 11.6 | 10.8 | 28.0 | 26.4 | 43.8 | |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
