產品名稱：J41F46襯氟截止閥
產品標簽：截止閥,襯氟截止閥
更新時間：2019/5/18 11:27:31
上一個產品： BJ45W角式保溫截止閥
下一個產品：J44F46襯氟角式截止閥
在線客服：
在線訂購：在線訂購
產品詳情
J41F46襯氟截止閥產品概述：
J41F46型襯氟截止閥適用在 -50~150℃ 的各種濃度的氨水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用。
J41F46襯氟截止閥基本結構
1、塑料襯里J41型直通式、J45型直溜式、J44型角式截止閥、具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通經1/4）等優點。被廣泛應用在石油、化工等管路系統中做截斷介質用，但塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。
2、閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。
J41F46襯氟截止閥設計規范
遵循GB/T 12233，GB/T12235，ANSI B 16.34標準
J41F46襯氟截止閥主要零部件材料表
| 序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低碳不銹耐酸鑄鋼 | ||
| Z | C | P | R | PL | RL | ||
| 1 | 閥體/閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 球體/閥桿 | 25 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | 襯里/閥座 | PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO | |||||
| 4 | 填料壓蓋 | WCB | CF8 | CF8M | CF3 | CF3M | |
| 5 | 填料 | PTFE(F4) | PTFE(F4) | PTFE(F4) | |||
| 6 | 活節螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | |||
| 7 | 閥桿螺母 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 | |||
| 8 | 緊固螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
| 9 | 螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | |||
| 10 | 手柄 | WCB | WCB | WCB | |||

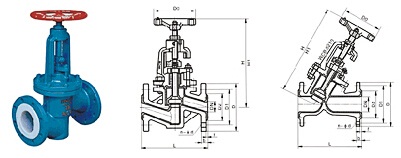

襯氟截止閥主要外形尺寸
規格
|
L
|
D
|
D1
|
D2
|
f
|
b
|
n-d
|
D0
|
H
|
H1
|
|
DN
|
NPS
|
1.0MPa
|
|||||||||
15
|
90
|
95
|
65
|
45
|
2
|
14
|
4-14
|
100
|
240
|
265
|
|
20
|
95
|
105
|
75
|
55
|
2
|
16
|
4-14
|
100
|
245
|
270
|
|
25
|
1
|
100
|
115
|
85
|
65
|
2
|
16
|
4-14
|
120
|
250
|
275
|
32
|
1
|
105
|
135
|
100
|
78
|
2
|
18
|
4-18
|
120
|
260
|
290
|
40
|
1
|
115
|
145
|
110
|
85
|
3
|
18
|
4-18
|
140
|
290
|
325
|
50
|
2
|
125
|
160
|
125
|
100
|
3
|
20
|
4-18
|
140
|
300
|
335
|
65
|
2
|
145
|
180
|
145
|
120
|
3
|
20
|
4-18
|
160
|
355
|
400
|
80
|
3
|
155
|
195
|
160
|
135
|
3
|
22
|
4-18
|
160
|
400
|
450
|
100
|
4
|
175
|
215
|
180
|
155
|
3
|
22
|
8-18
|
180
|
455
|
495
|
125
|
5
|
200
|
245
|
210
|
185
|
3
|
24
|
8-18
|
180
|
530
|
560
|
150
|
6
|
225
|
280
|
240
|
210
|
3
|
24
|
8-23
|
240
|
605
|
650
|
200
|
8
|
275
|
335
|
295
|
265
|
3
|
26
|
8-23
|
240
|
650
|
770
|
250
|
10
|
325
|
390
|
350
|
320
|
3
|
28
|
12-23
|
280
|
680
|
800
|
300
|
12
|
375
|
440
|
400
|
368
|
4
|
28
|
12-23
|
280
|
710
|
835
|
1.6MPa
|
|||||||||||
15
|
90
|
95
|
65
|
45
|
2
|
14
|
4-14
|
100
|
240
|
265
|
|
20
|
95
|
105
|
75
|
55
|
2
|
16
|
4-14
|
100
|
245
|
270
|
|
25
|
1
|
100
|
115
|
85
|
65
|
2
|
16
|
4-14
|
120
|
250
|
275
|
32
|
1
|
105
|
135
|
100
|
78
|
2
|
18
|
4-18
|
140
|
260
|
290
|
40
|
1
|
115
|
145
|
110
|
85
|
3
|
18
|
4-18
|
140
|
290
|
325
|
50
|
2
|
125
|
160
|
125
|
100
|
3
|
20
|
4-18
|
160
|
300
|
335
|
65
|
2
|
145
|
180
|
145
|
120
|
3
|
20
|
4-18
|
180
|
355
|
400
|
80
|
3
|
155
|
195
|
160
|
135
|
3
|
22
|
8-18
|
240
|
400
|
450
|
100
|
4
|
175
|
215
|
180
|
155
|
3
|
24
|
8-18
|
240
|
455
|
495
|
125
|
5
|
200
|
245
|
210
|
185
|
3
|
26
|
8-18
|
280
|
530
|
560
|
150
|
6
|
225
|
280
|
240
|
210
|
3
|
28
|
8-23
|
320
|
605
|
650
|
200
|
8
|
275
|
335
|
295
|
265
|
3
|
30
|
8-23
|
360
|
650
|
770
|
2.5MPa
|
|||||||||||
15
|
90
|
95
|
65
|
45
|
2
|
16
|
4-14
|
120
|
245
|
270
|
|
20
|
95
|
105
|
75
|
55
|
2
|
16
|
4-14
|
120
|
250
|
275
|
|
25
|
1
|
100
|
115
|
85
|
65
|
2
|
16
|
4-14
|
140
|
260
|
290
|
32
|
1
|
105
|
135
|
100
|
78
|
2
|
18
|
4-18
|
140
|
290
|
325
|
40
|
1
|
115
|
145
|
110
|
85
|
3
|
18
|
4-18
|
160
|
300
|
335
|
50
|
2
|
125
|
160
|
125
|
100
|
3
|
20
|
4-18
|
180
|
355
|
400
|
 |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
