產品名稱：J41T法蘭鑄鐵截止閥
產品標簽：截止閥,法蘭鑄鐵截止閥
更新時間：2019/5/18 10:54:43
上一個產品： WJ41德標波紋管截止閥
下一個產品：BJ41H保溫截止閥
在線客服：
在線訂購：在線訂購
產品詳情
J41T法蘭鑄鐵截止閥產品概述：
J41T法蘭鑄鐵截止閥廣泛應用于市政建設、農田水利、火力發電、石油化工、冶金礦山、消防環保、食41T品、航運、醫藥和輕紡等各個領域。
J41T法蘭鑄鐵截止閥主要零件材料
| 零件名稱： | J41T-16 | J41W-10 |
| 閥體,閥蓋,手輪 | 灰鑄鐵 | 灰鑄鐵 |
| 閥桿 | 碳鋼 | 碳鋼 |
| 密封圈 | 黃銅,不銹鋼 | 灰鑄鐵 |
法蘭鑄鐵截止閥相關性能規范
| 型 號 | J41T-16 | J41W-10 |
| 公稱壓力 | 1.6 | 1.6 |
| 強度試驗(水) Mpa | 2.4 | 2.4 |
| 密封試驗(水) Mpa | 1.8 | 1.8 |
| 適用介質 | 水,蒸汽 | 油品 |
| 適用溫度 ℃ | ≤120 | ≤160 |

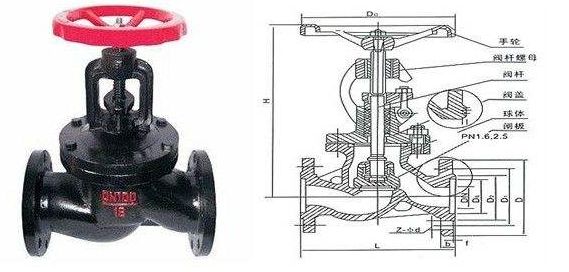

主要外形尺寸(法蘭尺寸按 JB78 PN1.6MPa規定)
| 型號 | 公稱通徑DN(mm) | 尺寸 | |||||||
| L | D | D1 | D2 | b-f | Z-Φd | H | Do | ||
| J41T-16 J41W-10 J41H-16 J41X-10 |
15 | 120 | 95 | 65 | 45 | 14-2 | 4-14 | 113 | 80 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 113 | 80 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 125 | 80 | |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 145 | 100 | |
| 40 | 200 | 1451 | 110 | 85 | 18-3 | 4-18 | 180 | 130 | |
| 50 | 230 | 60 | 125 | 100 | 20-3 | 4-18 | 200 | 130 | |
| 65 | 290 | 180 | 145 | 120 | 20-3 | 4-18 | 205 | 150 | |
| J41T-16 J41W-10 J41H-16 J41X-10 中部法蘭 |
65 | 290 | 180 | 145 | 120 | 22-3 | 4-18 | 310 | 150 |
| 80 | 310 | 195 | 160 | 135 | 24-3 | 8-18 | 350 | 240 | |
| 100 | 350 | 215 | 181 | 155 | 26-3 | 8-18 | 365 | 240 | |
| 125 | 400 | 245 | 210 | 185 | 26-3 | 8-18 | 430 | 300 | |
| 150 | 480 | 280 | 240 | 210 | 28-3 | 8-23 | 450 | 300 | |
| 200 | 600 | 335 | 295 | 265 | 30-3 | 12-23 | 556 | 300 | |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
