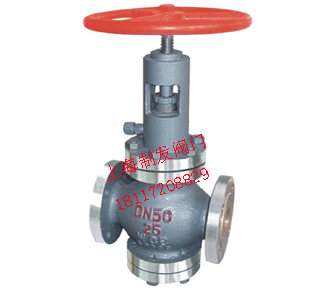

    FJ41 節流截止放空閥廣泛應用于石油、天然氣、煤氣、石油液化氣及煉油、機場、化工、油氣儲運等的管道上作閉路裝置

FJ41節流截止放空閥特點

1、節流截止放空閥是一種新型的節流、截止、放空產品，節流截止放空閥采用籠形迷軍團節流，具有多級節流效果，節流效果明顯、密封可靠、操作維護方便等特點

2、閥門采用雙重密封（硬、軟質密封）使密封可靠、硬質合金封面可以更耐氣流沖刷、耐磨損，雙重密封能做到在高壓氣體介質條件下的零泄漏。閥門使用壽命長

3、閥座的密封面采用錐度密封，有利于閥門自身清洗附在密封面上的臟物

4、閥門的閥瓣上設置了平衡孔，活塞式密封，保證了啟/閉全壓差條件下穩定操作，開啟輕便靈活、啟閉扭矩小

5、節流截止放空閥和雙作用式節流閥同時具有節流與截止（密封為零泄漏）作用節流部位與密封面分開，以減小氣流對密封的沖刷

6、雙作用式節流截止閥還具有多級節流功能，節流壓差大，能適用于高壓下的節流與截止

7、填料采用帶自密封能力的V形填料結構，無需調節，開、關極為輕便。填料函處設有輔助密封油脂注入結構，使閥門填料密封性能可靠

8、節流截止放空閥可以進行在線維修，管線可以帶壓狀態下更換填料等一系列易損件

9、節流截止放空閥在閥門的底部設置了較大的排污孔，必要時要以打開，清理閥內污物

FJ41節流截止放空閥性能參數

型號	工作壓力（MPa）	適用溫度（℃）	適用介質	閥體材料
FJ41-16	1.6	≤350	水、蒸汽、油品等	碳鋼
FJ41-25	2.5
FJ41-40	4.0
FJ41-64	6.4
FJ41-100	10.0
FJ41-160	16.0

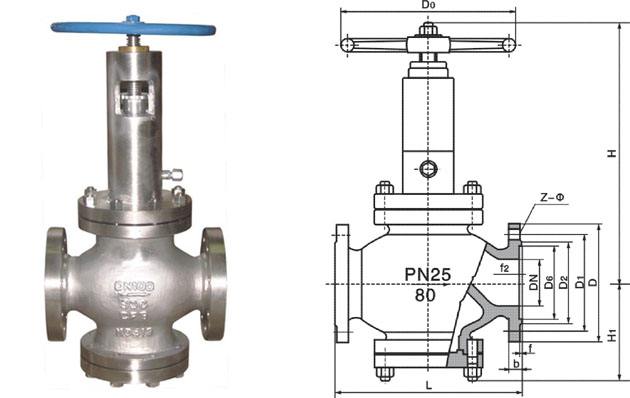

FJ41節流截止放空閥外形結構連接尺寸:

FJ41型PN16～PN160節流截止放空閥連接尺寸（mm)

PN(MPa)	DN(mm)	尺寸(mm)				重量（kg)
		L	H	H1	D0
1.6	25	216	243	86	180	17
	40	230	265	108	250	24
	50	230	346	115	250	27
	80	310	409	146	300	52
	100	350	433	163	300	60
	150	480	521	202	350	125
	200	600	594	292	350	165
	250	730	621	355	400	285
2.5	25	216	243	86	180	17
	40	230	265	108	250	24
	50	230	346	115	250	27
	80	310	409	146	300	55
	100	350	433	163	300	66
	150	480	521	202	350	140
	200	600	594	292	350	180
	250	730	621	355	400	310
4.0	25	216	243	86	180	20
	40	230	265	108	250	29
	50	230	346	115	250	32
	80	310	409	146	300	67
	100	350	433	163	300	80
	150	480	521	202	350	168
	200	600	594	292	350	215
	250	730	621	355	400	372

FJ41型PN64～PN160節流截止放空閥連接尺寸(mm)

PN (MPa)	DN (mm)	尺寸(mm)				重量(kg)
		L	H	H1	D0
6.4	25	216	243	86	180	20
	40	230	265	108	250	29
	50	230	346	115	250	32
	80	310	409	146	300	67
	100	350	433	163	300	80
	150	480	521	202	350	168
	200	600	594	292	350	215
	250	730	621	355	400	372
10.0	25	230	245	78	200	29
	40	260	265	106	250	42
	50	300	287	110	300	55
	80	380	409	152	350	95
	100	430	433	169	350	120
	150	559	531	225	400	240
	200	660	709	321	500	310
	250	787	817	399	500	530
16.0	25	230	215	78	200	35
	40	260	265	105	250	50
	50	300	237	110	300	65
	80	390	414	155	350	116
	100	450	440	175	350	145

注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
